Canne fumarie per caldaie a condensazione

Scarico coassiale o con condotti separati

Un sistema coassiale riunisce nello stesso elemento il condotto per l’evacuazione dei fumi e quello per l’aspirazione dell’aria. È una soluzione adatta quando il percorso previsto dall’impianto utilizza una struttura compatta, con attraversamenti e uscita da definire secondo le indicazioni della caldaia.

Nei sistemi sdoppiati, invece, aria e fumi seguono due condotti distinti. Questa configurazione può risultare indicata quando il tracciato richiede passaggi separati o una distribuzione diversa dei condotti. Prima della scelta occorre verificare attacchi, diametri, sviluppo complessivo del percorso e limiti indicati dal costruttore dell’apparecchio.

Tubi e componenti per completare il percorso

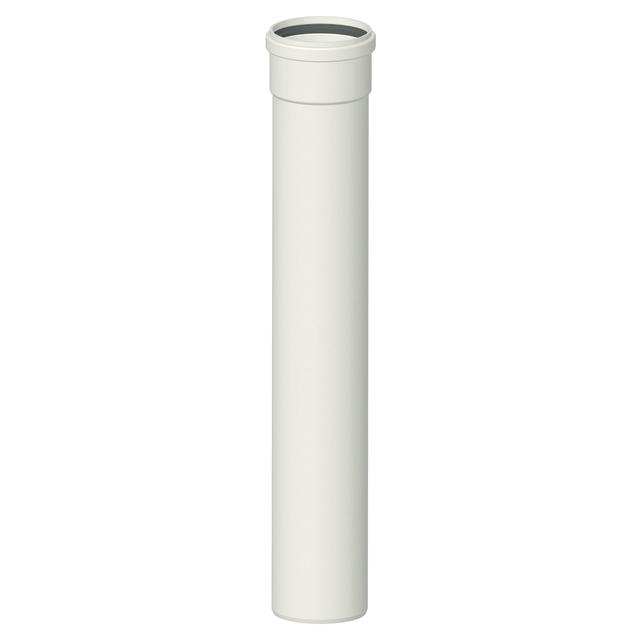

I tratti rettilinei permettono di comporre il percorso in funzione delle distanze tra caldaia, deviazioni e punto di uscita. Per superare curve o passaggi meno lineari possono essere utili elementi flessibili, purché ammessi dalla configurazione prevista. Nei sistemi per caldaie a condensazione si impiegano spesso condotti in polipropilene, materiale adatto alla presenza di condensa nei fumi.

• Diametro e raccordi: devono corrispondere alle connessioni della caldaia e agli altri elementi dell’impianto, senza adattamenti non previsti.
• Sviluppo del percorso: lunghezza, curve e cambi di direzione incidono sul dimensionamento; i valori ammessi sono riportati nella documentazione dell’apparecchio.

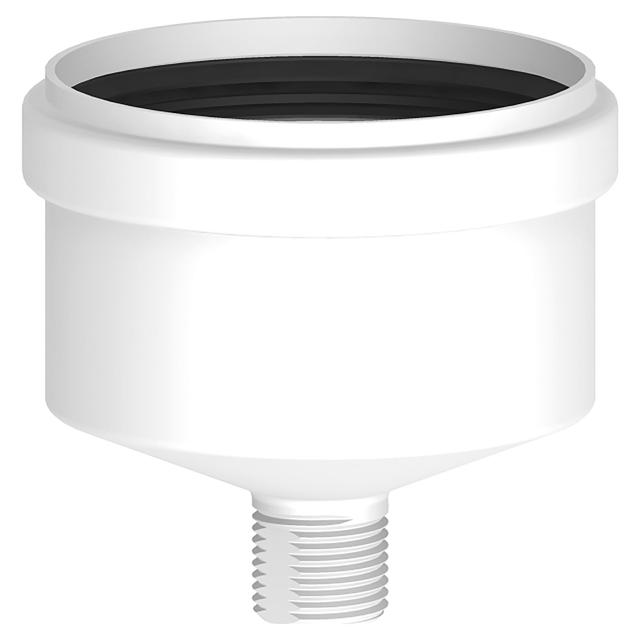

• Gestione della condensa: tappi e componenti dedicati aiutano a organizzare correttamente i punti previsti dal sistema di scarico.
• Ispezione dei fumi: gli elementi predisposti per le verifiche rendono possibile il controllo dell’impianto quando richiesto.

Verifiche prima dell’installazione

Per scegliere i componenti adatti è utile considerare il tipo di uscita, orizzontale o verticale, la presenza di cavedi o attraversamenti e il collegamento con una canna fumaria esistente. Anche la distinzione tra installazione interna ed esterna può influire sui materiali e sui raccordi necessari.

La corretta posa richiede giunzioni idonee, pendenze e punti di controllo conformi alle istruzioni del produttore e alle disposizioni applicabili. Un sistema progettato come insieme evita di trattare tubi, sdoppiatori, partenze e accessori come elementi intercambiabili senza verifica tecnica.
