Scarichi per caldaia a condensazione

Sistemi coassiali o sdoppiati

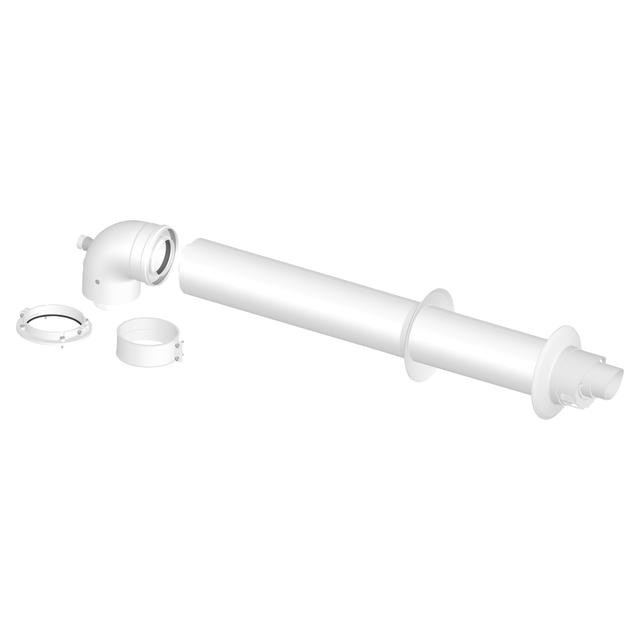

La prima distinzione riguarda il tipo di collegamento previsto dalla caldaia. Nei sistemi coassiali, il condotto di scarico e quello dell’aria sono disposti uno dentro l’altro; sono indicati quando il generatore è predisposto per questa soluzione e il percorso può essere realizzato con un unico elemento concentrico.

I sistemi sdoppiati separano invece aspirazione dell’aria e scarico dei fumi in due condotti distinti. Questa configurazione può risultare utile quando il tracciato dell’impianto richiede percorsi separati, ma deve sempre corrispondere alle prescrizioni del costruttore della caldaia.

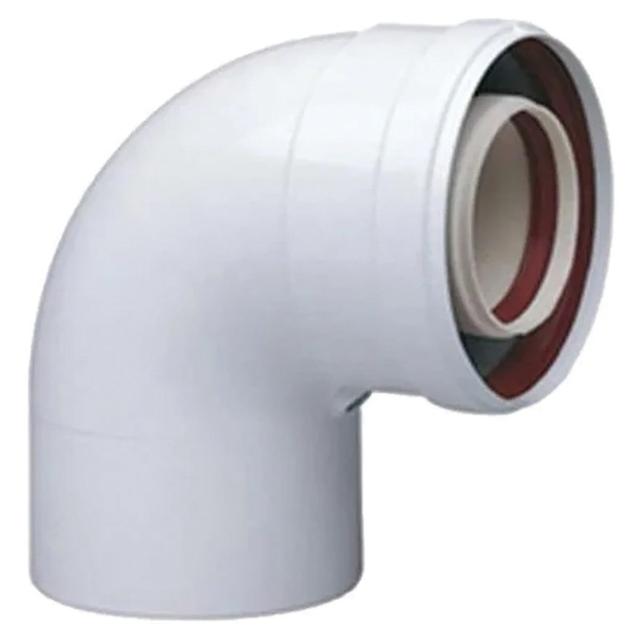

• Partenze verticali e curve coassiali: definiscono l’uscita iniziale e i cambi di direzione del percorso concentrico.
• Sdoppiatori: consentono il passaggio da un collegamento unico a due linee separate, quando previsto.
• Tubi e raccordi per scarico fumi: servono a completare i tratti lineari, le deviazioni e le connessioni dell’impianto.

Materiale, sviluppo del percorso e collegamenti

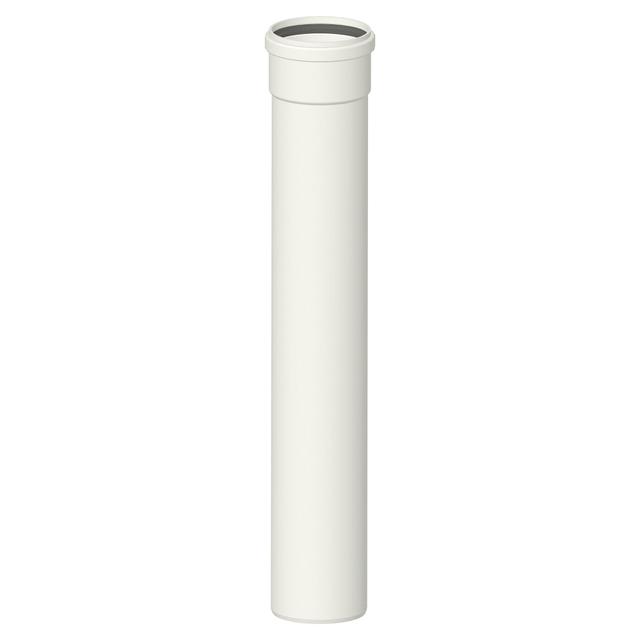

Per i condotti destinati alle caldaie a condensazione ricorre l’impiego di materiali come il polipropilene, adatto alle condizioni di esercizio tipiche di questi impianti. La scelta tra elementi rigidi e flessibili dipende soprattutto dalla geometria del percorso: i tratti rettilinei possono essere composti con tubi rigidi, mentre le soluzioni flessibili sono utili nei lavori di intubamento o quando occorre seguire passaggi meno lineari.

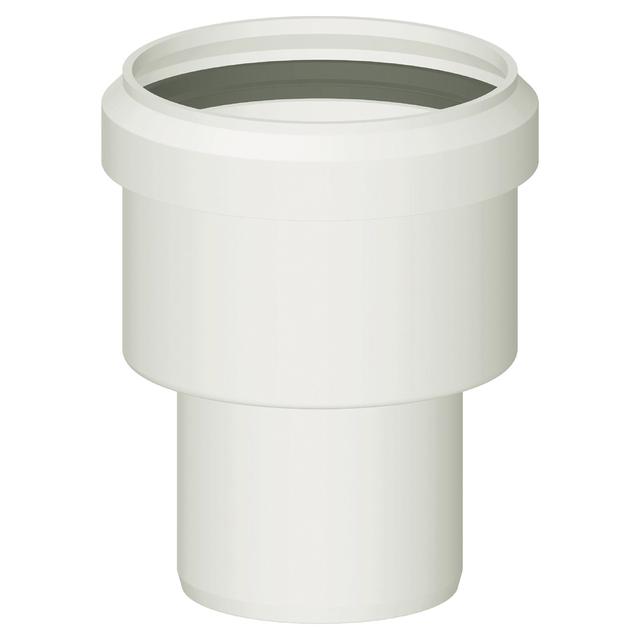

Curve, riduzioni, raccordi a T e punti di ispezione vanno valutati non soltanto per la forma del tracciato, ma anche per il diametro nominale e il tipo di innesto. Un collegamento apparentemente simile può non essere adatto a una caldaia o a un sistema fumario differente; per questo è opportuno verificare sempre documentazione dell’apparecchio, schema di installazione e limiti previsti per il percorso.

Condensa: scarico, neutralizzazione e sollevamento

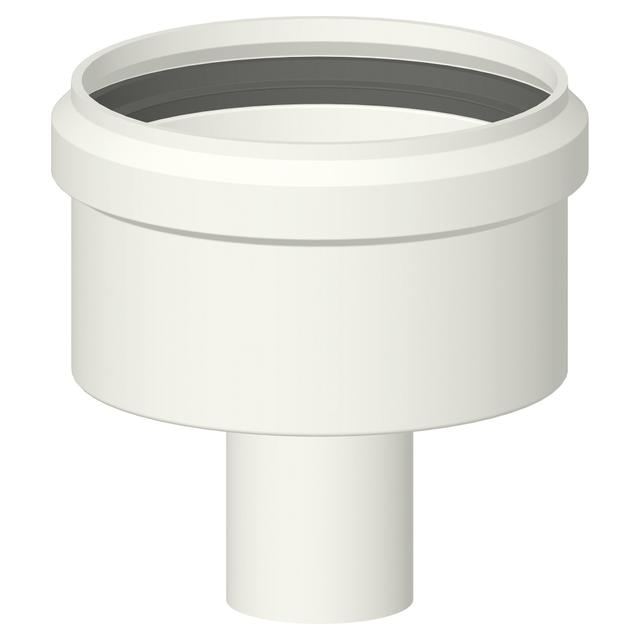

La condensa deve essere convogliata verso lo scarico secondo le modalità previste per l’impianto. Tappi, raccordi e elementi dedicati aiutano a organizzare i punti di raccolta e di collegamento, tenendo conto della posizione della caldaia e della presenza di uno scarico raggiungibile per gravità.

Quando il punto di scarico è più alto o distante rispetto alla raccolta della condensa, una pompa di rilancio può essere un criterio da valutare. In alcune installazioni può essere necessario considerare anche un neutralizzatore: l’idoneità dipende dalle condizioni dell’impianto e dalle disposizioni applicabili.

Verifiche utili prima dell’installazione

Lo scarico fumi riguarda un impianto di combustione e richiede una progettazione coerente con la caldaia installata. Marca e modello del generatore, tipo di uscita, diametri, lunghezza complessiva del percorso, numero di curve e terminale previsto sono dati essenziali per individuare componenti compatibili.

L’installazione e le verifiche finali devono essere affidate a personale qualificato, seguendo le istruzioni del costruttore della caldaia e la normativa applicabile. In questo modo il sistema di evacuazione fumi e gestione della condensa viene definito come insieme coordinato, non come semplice successione di accessori.
