Differenziali puri

Poli, corrente nominale e spazio nel centralino

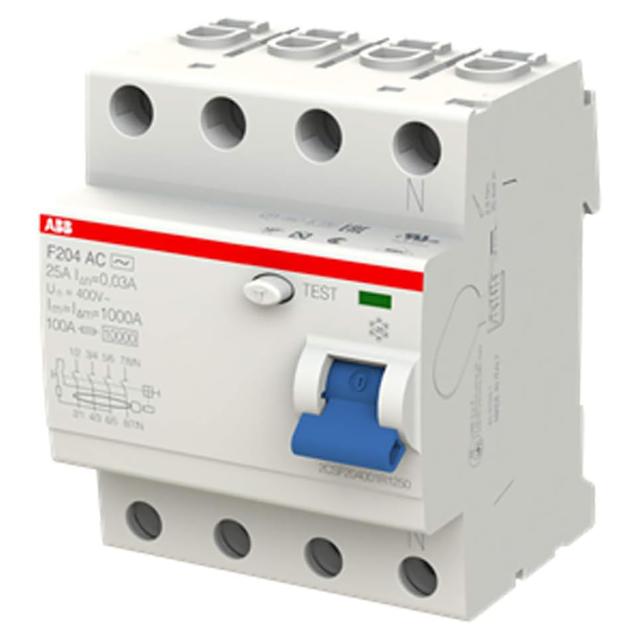

Il numero di poli deve corrispondere alla configurazione della linea da proteggere. Le soluzioni bipolari sono normalmente associate a circuiti monofase, mentre quelle tetrapolari sono destinate a linee trifase. Anche l’ingombro modulare è rilevante: occorre verificare lo spazio disponibile nel quadro e l’organizzazione delle altre protezioni.

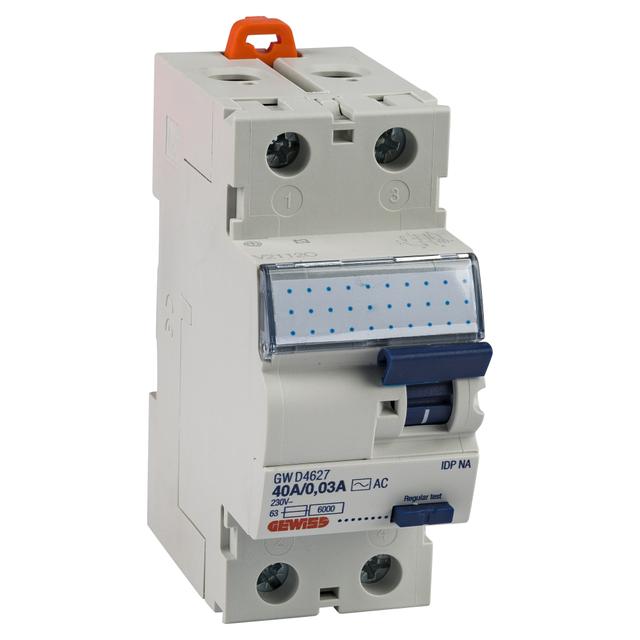

La corrente nominale va valutata in relazione alla linea e al coordinamento dell’impianto. Un valore più elevato non indica una protezione differenziale maggiore, ma definisce la corrente che il dispositivo può sopportare nelle condizioni previste.

Sensibilità differenziale e tipo di rilevamento

La sensibilità, espressa in milliampere, indica il livello di corrente differenziale al quale il dispositivo è progettato per intervenire. Valori destinati alla protezione delle persone e valori impiegati per esigenze di protezione o selettività dell’impianto rispondono a funzioni diverse: vanno definiti considerando il circuito, la ripartizione delle linee e il progetto elettrico.

Conta anche il tipo di corrente differenziale rilevabile. I tipi AC, A e F sono destinati a condizioni differenti e la scelta richiede attenzione alle utenze collegate, soprattutto in presenza di apparecchi elettronici o carichi che possono generare componenti di corrente non puramente alternata.

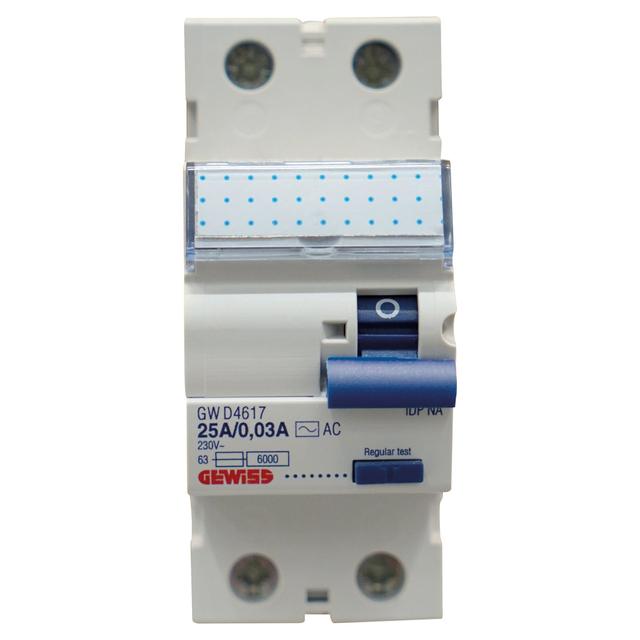

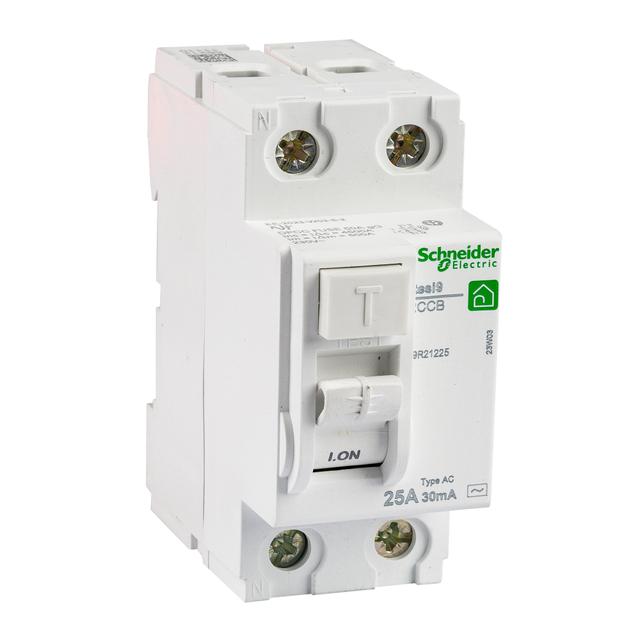

• Tipo AC: indicato per correnti differenziali alternate sinusoidali.

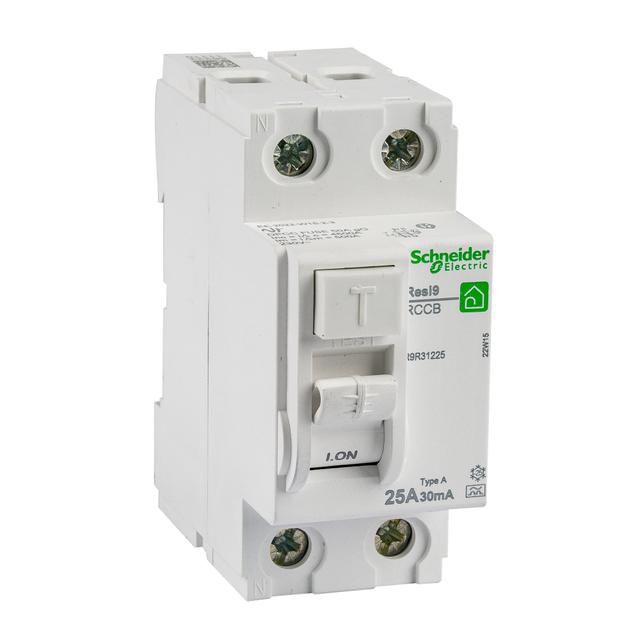

• Tipo A: adatto anche alla rilevazione di correnti pulsanti con componente continua.

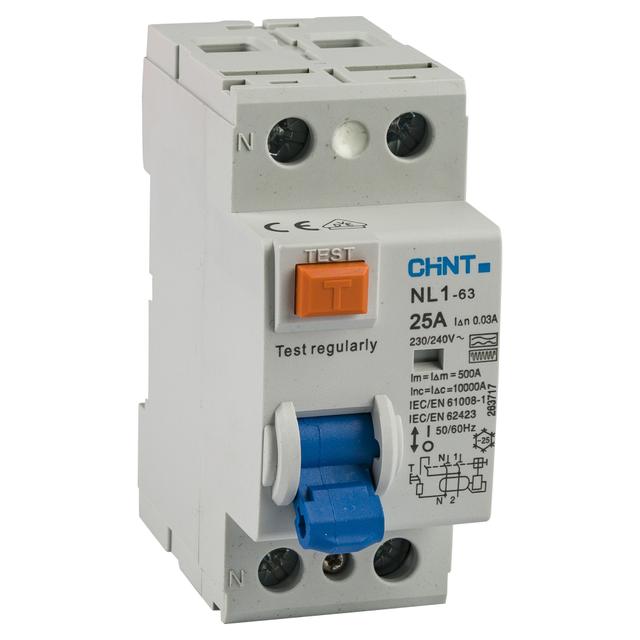

• Tipo F: da valutare per circuiti con specifiche caratteristiche di carico e comando elettronico.

Coordinamento con l’impianto elettrico

Un interruttore differenziale puro va scelto verificando tensione di rete, numero di poli, corrente nominale, sensibilità e tipologia di carichi serviti. Nei quadri con più linee, la distribuzione delle protezioni può aiutare a circoscrivere un eventuale guasto alla sola parte interessata dell’impianto.

Poiché si tratta di dispositivi di protezione elettrica, dimensionamento, collegamento e verifiche devono rispettare il progetto dell’impianto, le istruzioni del costruttore e le prescrizioni applicabili. Per interventi su quadri e circuiti elettrici è necessario il supporto di personale qualificato.
