Relè finder passo passo
17 prodottiComando dei circuiti con impulsi successivi
Il relè passo-passo Finder è un dispositivo elettromeccanico che modifica lo stato dei contatti a ogni impulso ricevuto. Viene impiegato soprattutto per comandare luci e altri circuiti da uno o più pulsanti, mantenendo la posizione raggiunta fino al comando successivo.
Questa soluzione è utile in abitazioni, spazi terziari e quadri elettrici quando si desidera separare il punto di comando dal circuito da azionare.
Contatti e sequenze per il circuito da comandare
Il numero di contatti normalmente aperti è un elemento centrale nella progettazione: un solo contatto è adatto al comando di un circuito, mentre due contatti permettono di gestire due linee oppure funzioni collegate, secondo lo schema dell’impianto. La portata nominale va confrontata con il tipo di utilizzatore e con le caratteristiche del carico, in particolare per illuminazione e apparecchiature con correnti di avviamento.
Alcuni relè a impulsi prevedono sequenze multiple. Questa funzione può essere utile quando il comando deve alternare più stati, anziché limitarsi alla semplice commutazione acceso/spento. Lo schema elettrico chiarisce quali contatti cambiano posizione a ogni pressione del pulsante.

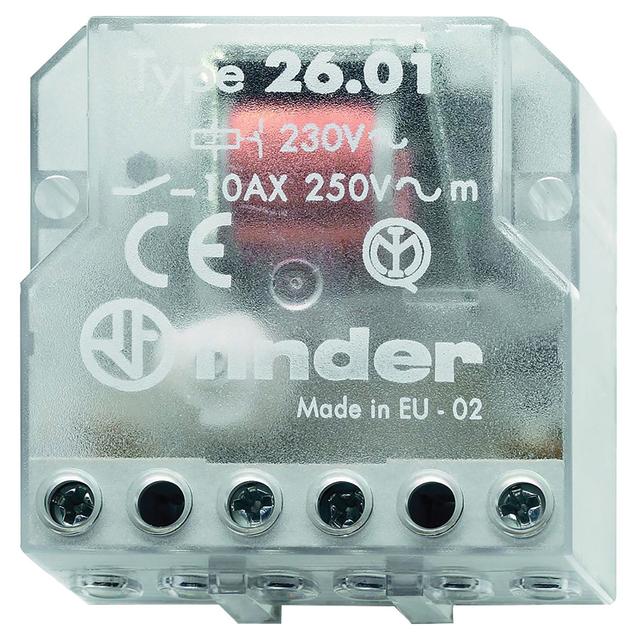

- Un contatto NO: indicato per una linea di comando singola.

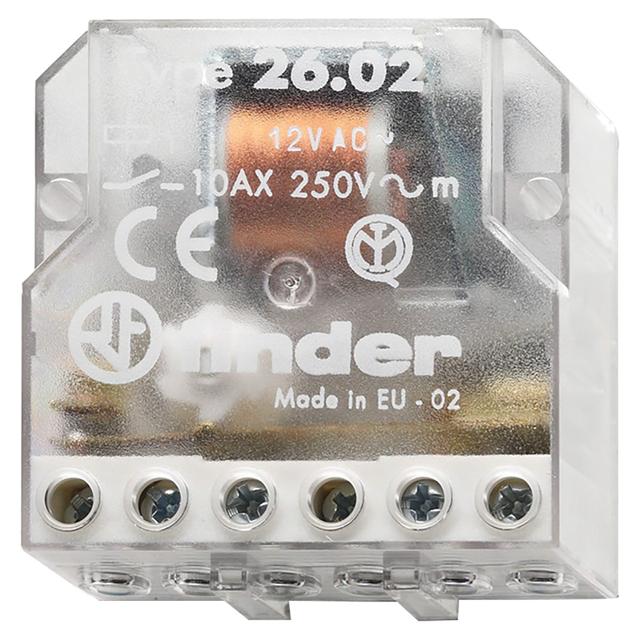

- Due contatti NO: utile quando occorre intervenire su due circuiti o predisporre una gestione differenziata.

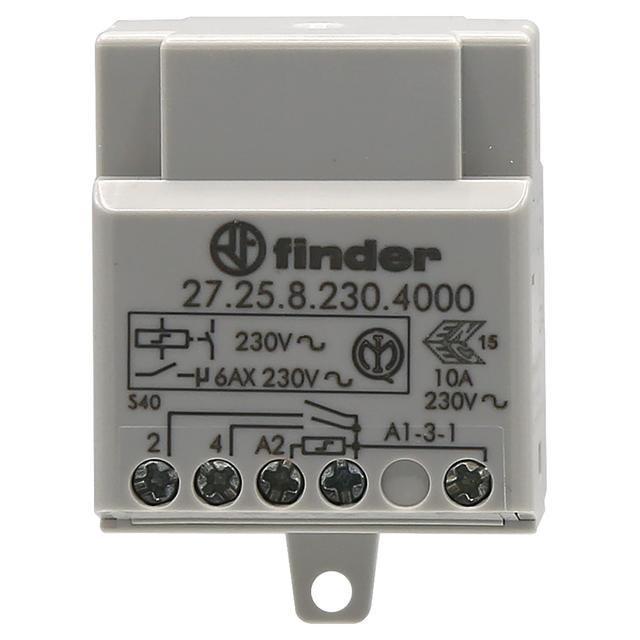

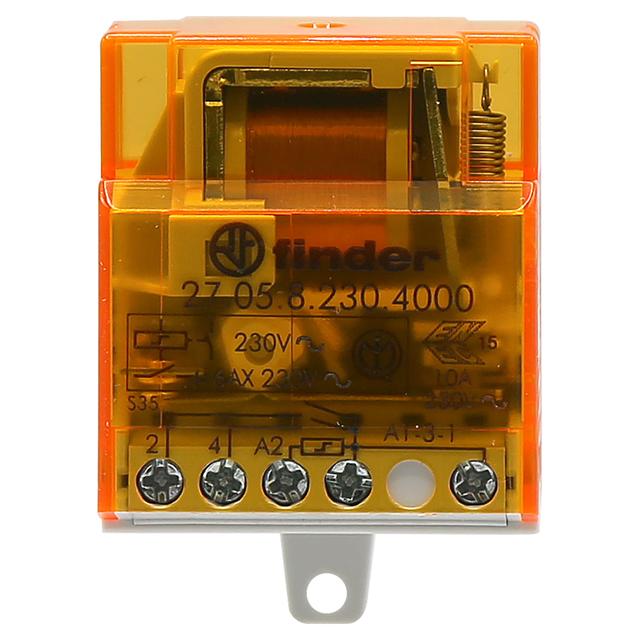

- Più sequenze: da valutare per comandi che richiedono passaggi successivi tra stati diversi.
Bobina, eccitazione e collegamenti
La tensione e il tipo di alimentazione della bobina devono corrispondere al circuito di comando previsto. Nei relè passo-passo possono variare sia la tensione della bobina sia il funzionamento in corrente alternata o continua; questi aspetti incidono direttamente sulla compatibilità con pulsanti, trasformatori e altri elementi dell’impianto.
È importante distinguere anche tra eccitazione comune e separata. Nel primo caso bobina e contatti condividono un riferimento elettrico; nel secondo restano distinti. La scelta deriva dallo schema di collegamento e dalla necessità di mantenere separati comando e circuito commutato.
Montaggio nel quadro o nell’impianto

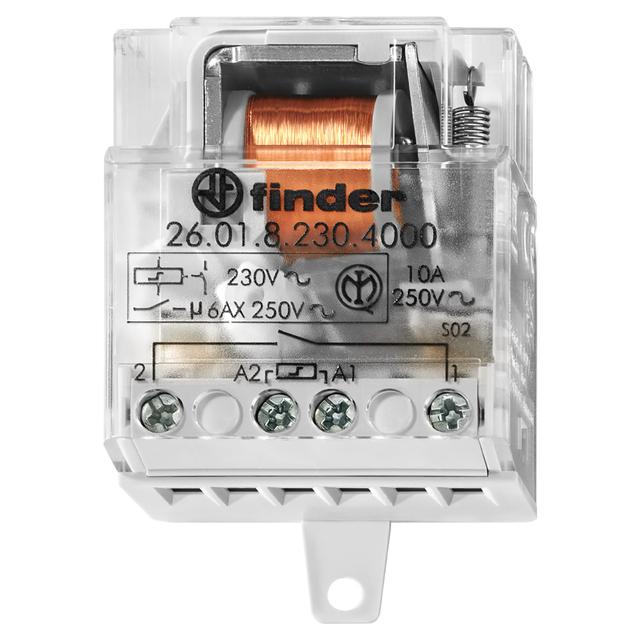

La destinazione d’uso orienta anche il formato del relè. Le soluzioni modulari sono pensate per il montaggio su guida nel quadro elettrico, mentre le versioni da pannello o da incasso rispondono a esigenze di installazione differenti. Morsetti a vite o a bussola influiscono sulle modalità di collegamento e sullo spazio necessario per il cablaggio.
Prima dell’installazione è necessario verificare schema, tensione della bobina, corrente dei contatti, tipo di carico e protezioni del circuito. Trattandosi di componenti per impianti elettrici, il collegamento richiede competenze adeguate e il rispetto delle istruzioni del produttore e delle prescrizioni applicabili.
