Quadri elettrici

Centralini, cassette e quadri per impianti dedicati

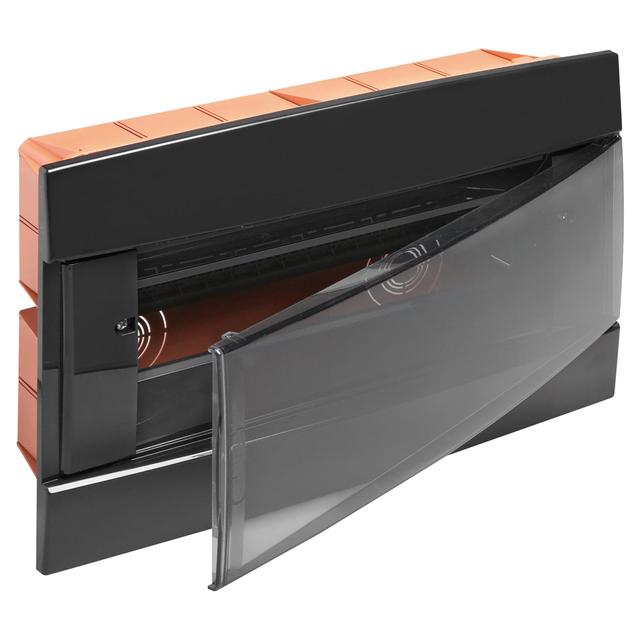

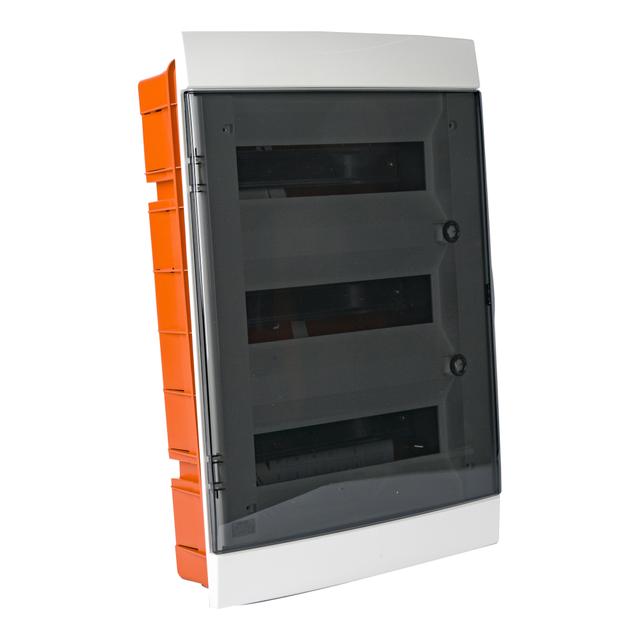

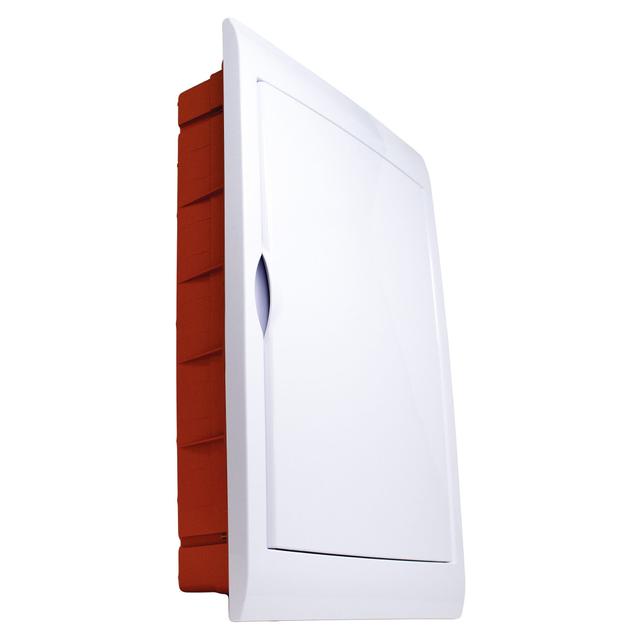

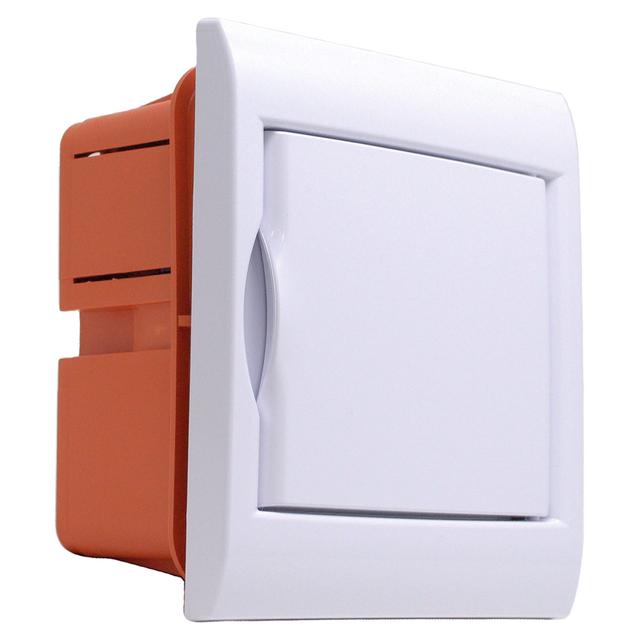

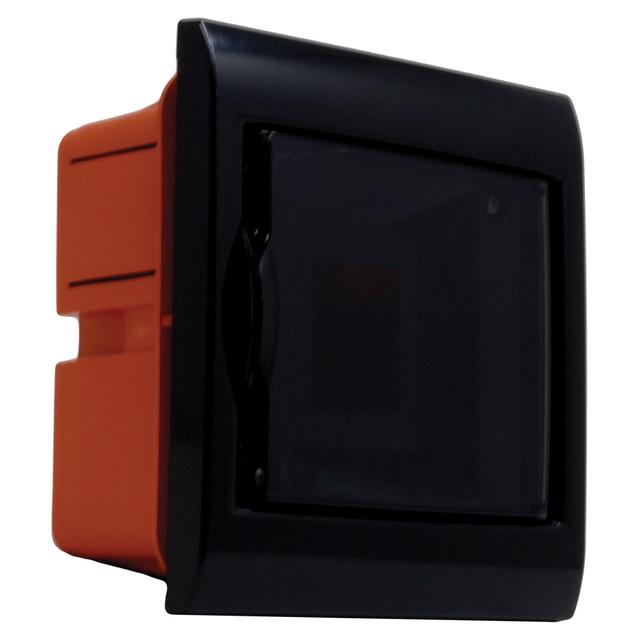

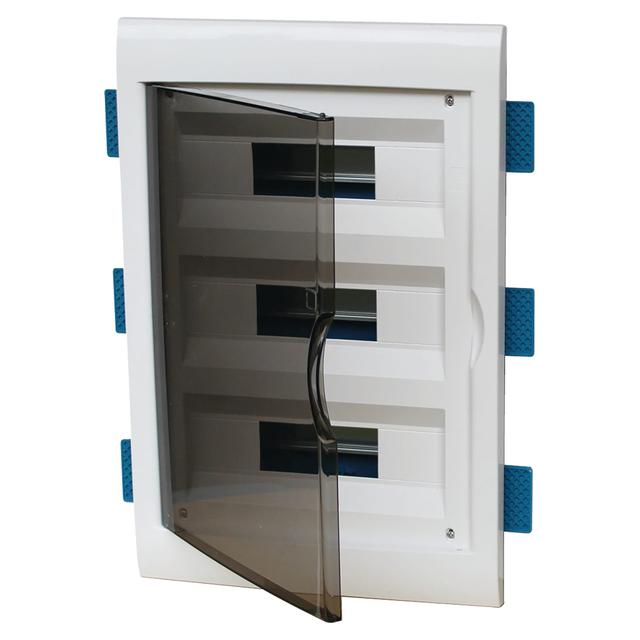

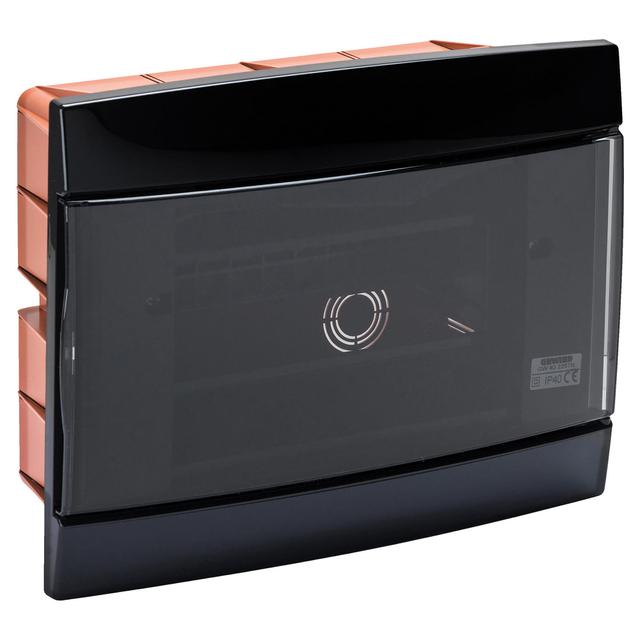

I centralini modulari sono indicati quando occorre organizzare interruttori e dispositivi su guida DIN, ad esempio nella distribuzione elettrica di ambienti interni. Le versioni da incasso permettono di integrare il quadro nella parete, mentre quelle da parete risultano adatte quando serve mantenere l’impianto accessibile senza opere murarie.

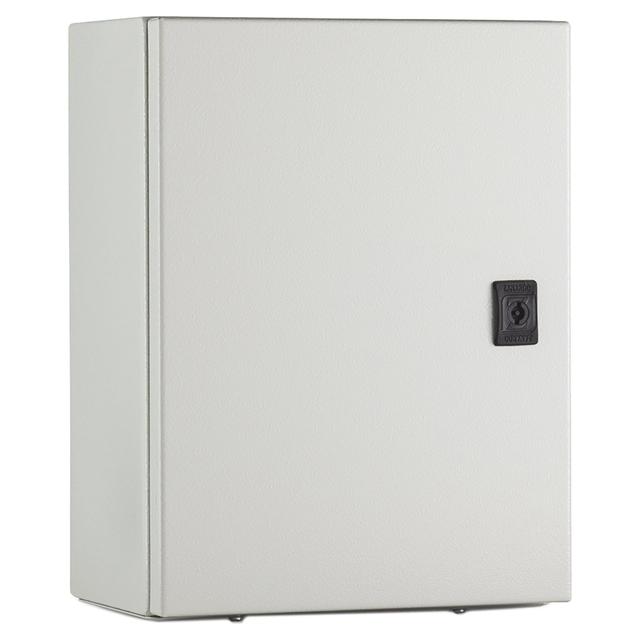

Le cassette e gli armadi con piastra interna offrono una base per il montaggio di apparecchiature e cablaggi. Una porta cieca protegge le parti interne dalla vista e dal contatto accidentale; un portello trasparente può rendere più immediata la verifica visiva degli strumenti senza aprire il quadro.

Installazione, spazio modulare e grado di protezione

La capacità modulare deve lasciare spazio sufficiente sia ai dispositivi previsti sia a eventuali ampliamenti dell’impianto. È utile considerare anche la disposizione delle file, l’ingombro dei cavi, l’accesso ai morsetti e il passaggio delle canalizzazioni, così da mantenere il cablaggio ordinato e leggibile.

• Installazione interna: richiede un contenitore coerente con il luogo di posa, il tipo di parete e le condizioni ambientali.
• Installazione esterna o in ambienti esposti: richiede attenzione al grado di protezione contro polvere e acqua, oltre ai punti di ingresso dei cavi.
• Struttura del contenitore: metallo, materiali isolanti e termoplastici rispondono a necessità diverse di montaggio, resistenza meccanica e destinazione d’uso.

Il grado IP va verificato in rapporto all’esposizione reale del quadro: un locale asciutto, un’area di lavoro temporanea e una zona soggetta a polvere o acqua richiedono valutazioni differenti.

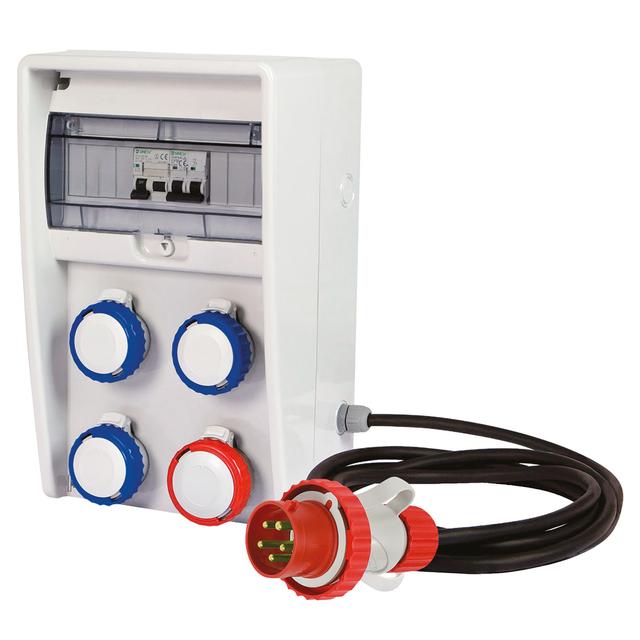

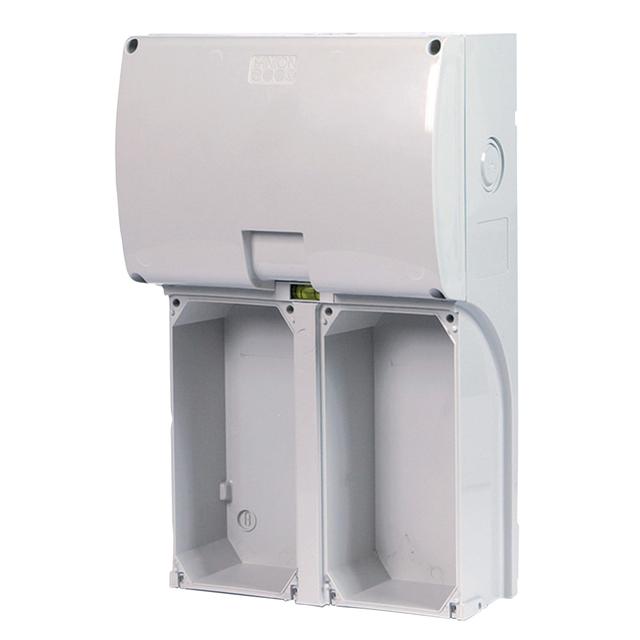

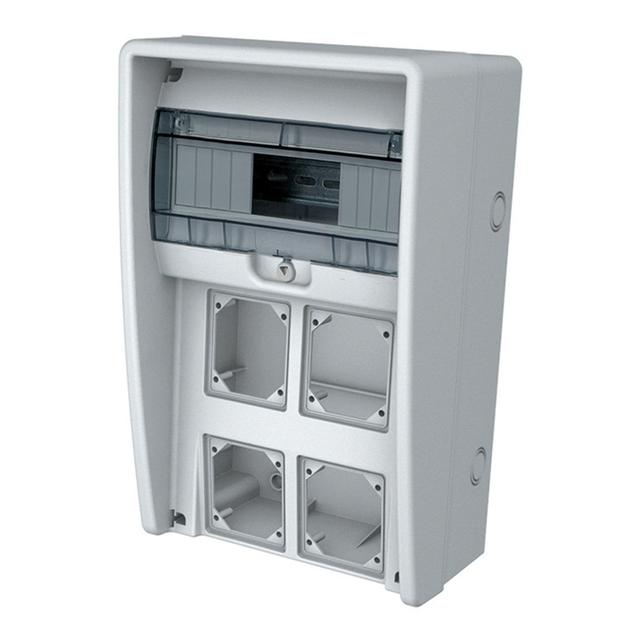

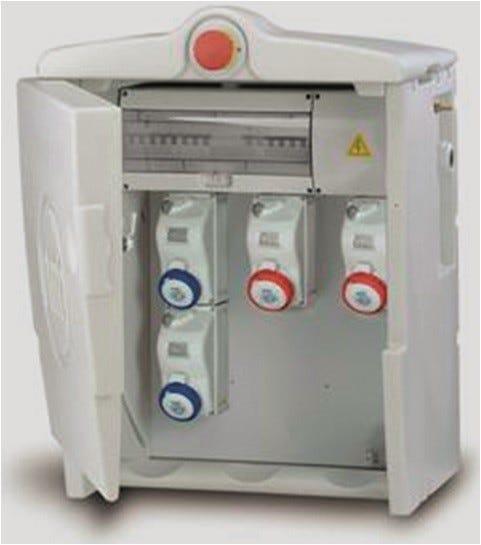

Quadri da cantiere e distribuzione temporanea

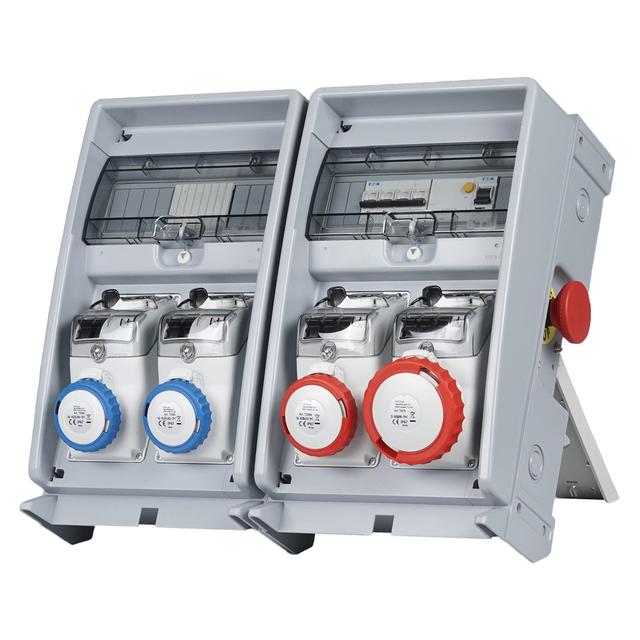

Nei cantieri e nelle installazioni provvisorie, il quadro di distribuzione serve a portare alimentazione alle utenze tramite prese e protezioni dedicate. Il numero e il tipo di prese, la modalità di alimentazione e la potenza richiesta devono essere compatibili con le apparecchiature da collegare e con la struttura dell’impianto.

In questi contesti assumono rilievo anche la trasportabilità, il posizionamento del quadro, la protezione dagli agenti esterni e la presenza di dispositivi di comando e protezione previsti dal progetto. Collegamenti, verifiche e messa in servizio richiedono l’intervento di personale qualificato.

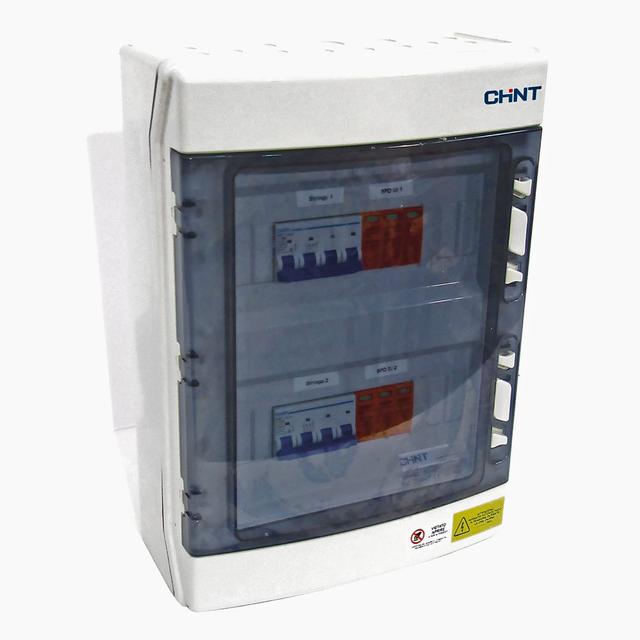

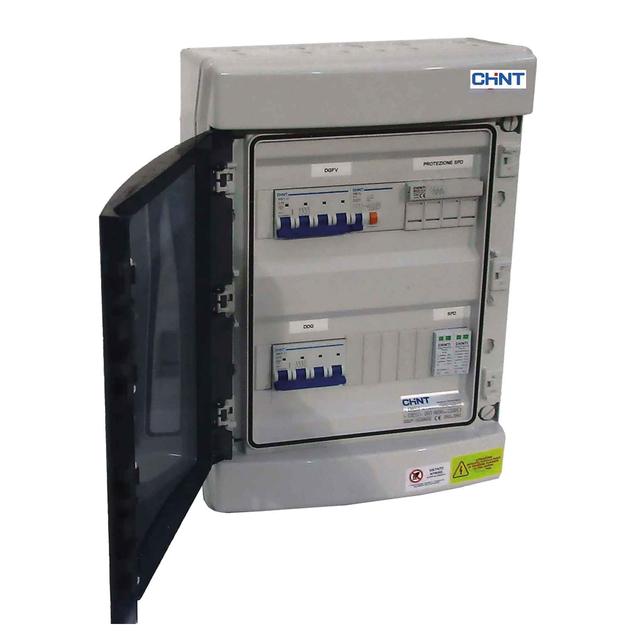

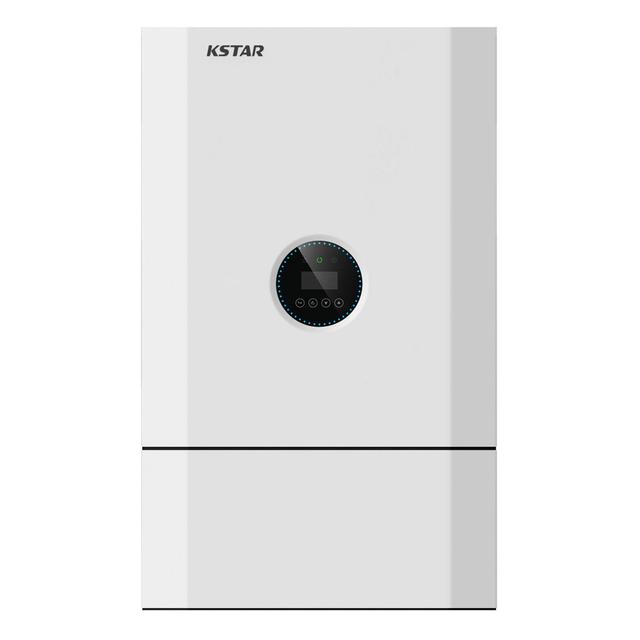

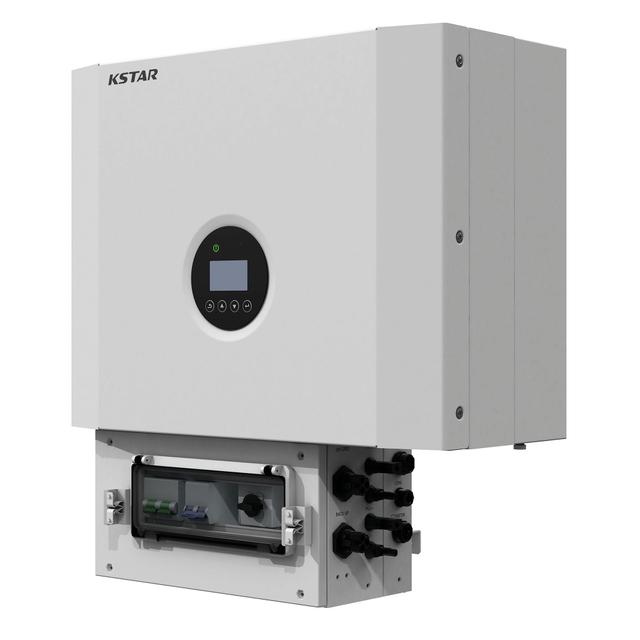

Quadri per fotovoltaico, generatori e comandi

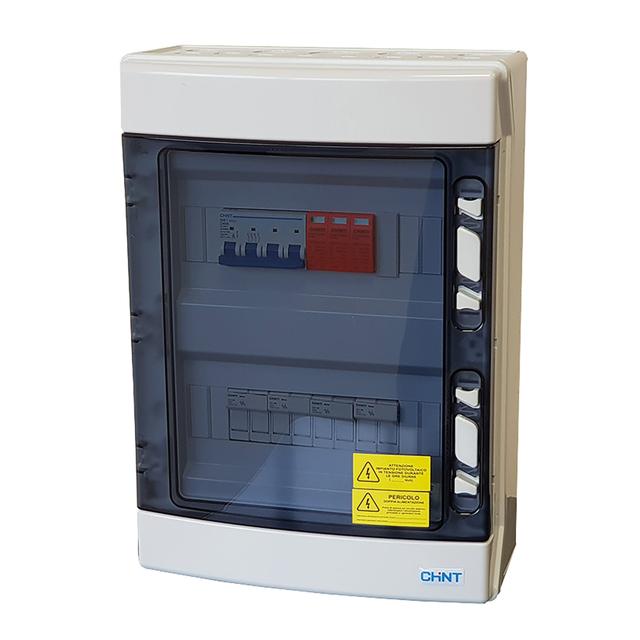

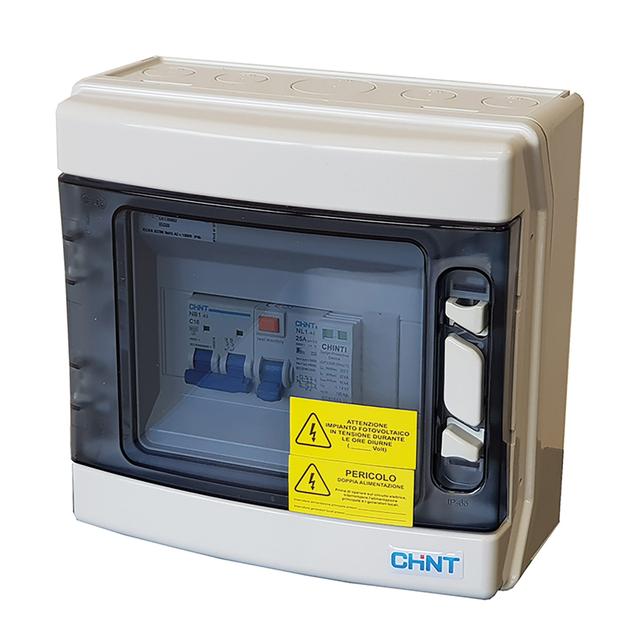

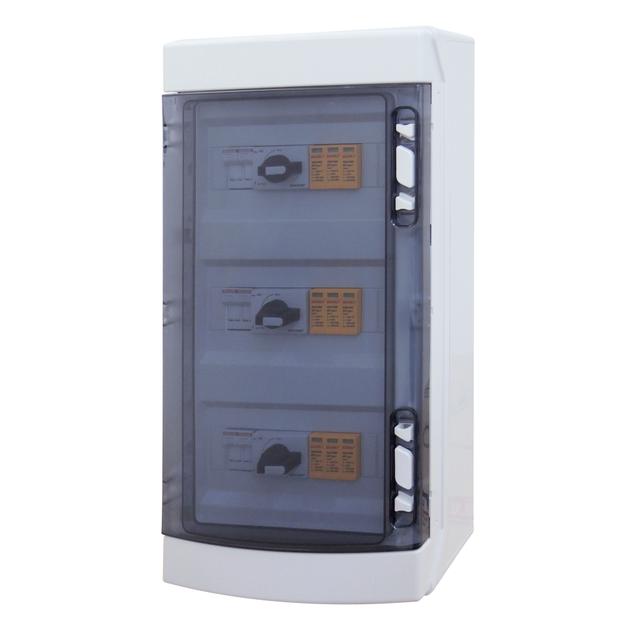

Gli impianti fotovoltaici possono richiedere quadri dedicati alla parte in corrente continua, alla parte in corrente alternata oppure all’interfaccia con la rete. Occorre distinguere correttamente tensione, numero di stringhe, monofase o trifase e funzioni di protezione richieste dallo schema dell’impianto.

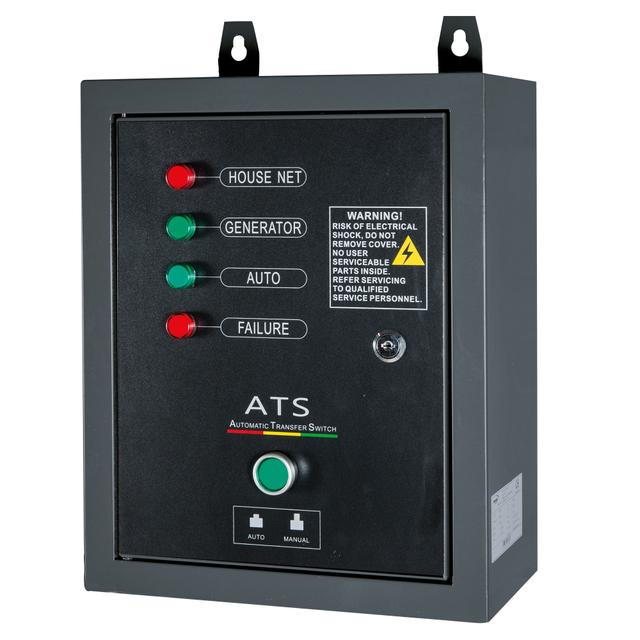

I quadri di comando per generatori sono invece destinati alla gestione del passaggio tra sorgenti di alimentazione secondo la configurazione prevista. Per queste applicazioni è essenziale fare riferimento alla documentazione tecnica dell’impianto e alle prescrizioni applicabili, evitando abbinamenti non verificati tra componenti.
