Faston

Terminali maschio, femmina e a occhiello

La forma del terminale determina il tipo di collegamento realizzabile. I terminali maschio e femmina sono indicati per collegamenti a innesto, pratici quando un componente deve poter essere scollegato per controlli o sostituzioni. Anelli e forcelle, invece, si usano per il collegamento a punti di fissaggio predisposti.

• Maschio e femmina: devono avere lamella e sede corrispondenti per dimensioni e spessore.
• Terminali isolati: il rivestimento aiuta a separare la parte conduttiva dal contatto accidentale con elementi vicini.
• Anelli e forcelle: sono adatti a morsetti, viti e punti di collegamento che richiedono un serraggio meccanico.

Sezione del cavo e dimensioni del contatto

Per una crimpatura corretta è importante abbinare il terminale alla sezione del conduttore: una sede troppo ampia può non trattenere bene il cavo, mentre una troppo stretta può danneggiare i trefoli. Anche la larghezza della lamella e il relativo spessore devono corrispondere al terminale del componente collegato.

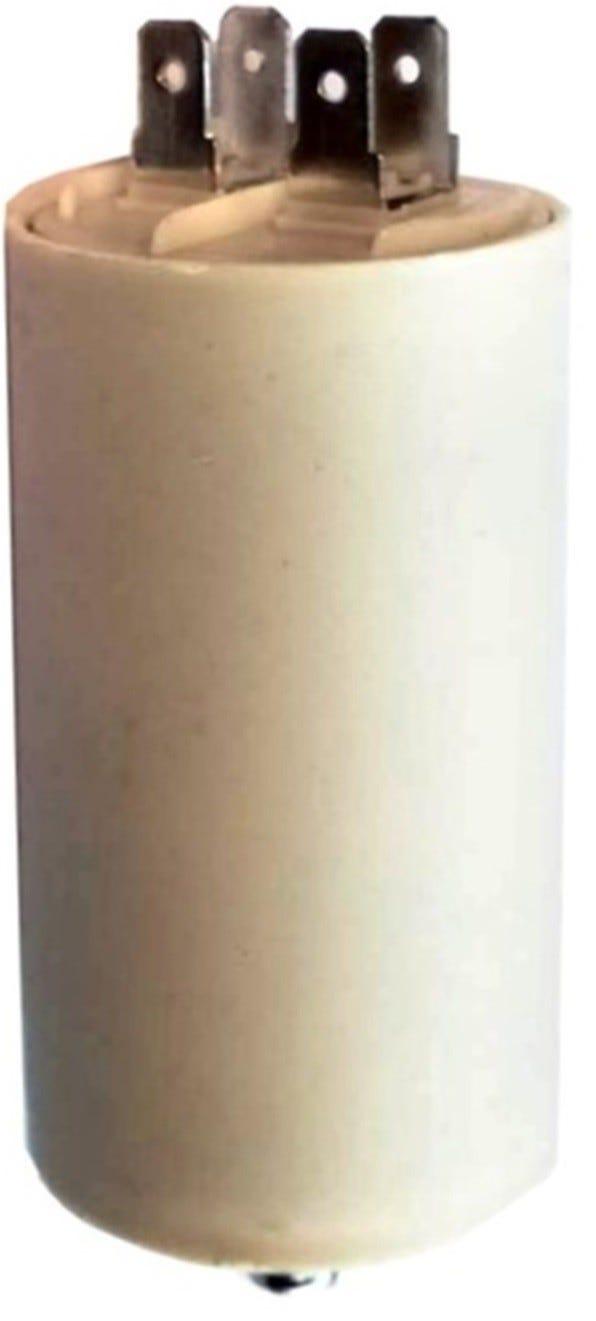

Prima della sostituzione o della realizzazione di un cablaggio è utile verificare il tipo di contatto presente su interruttori, batterie, condensatori o altri elementi dell’impianto. Tensione, corrente prevista e caratteristiche del circuito vanno sempre considerate insieme alla compatibilità meccanica del collegamento.

Crimpatura e verifiche prima del collegamento

Un terminale va applicato con una pinza adatta alla sua forma e alla sezione del cavo, ottenendo una presa uniforme sul conduttore senza incidere l’isolante oltre il necessario. Dopo la crimpatura, il controllo della tenuta meccanica e del corretto inserimento evita collegamenti instabili.

Negli interventi su circuiti elettrici occorre operare senza alimentazione e seguire le indicazioni tecniche dell’apparecchiatura. Per impianti o dispositivi che richiedono verifiche specifiche, è opportuno affidarsi a personale qualificato.
