Connettori RJ45

Formati adatti al tipo di collegamento

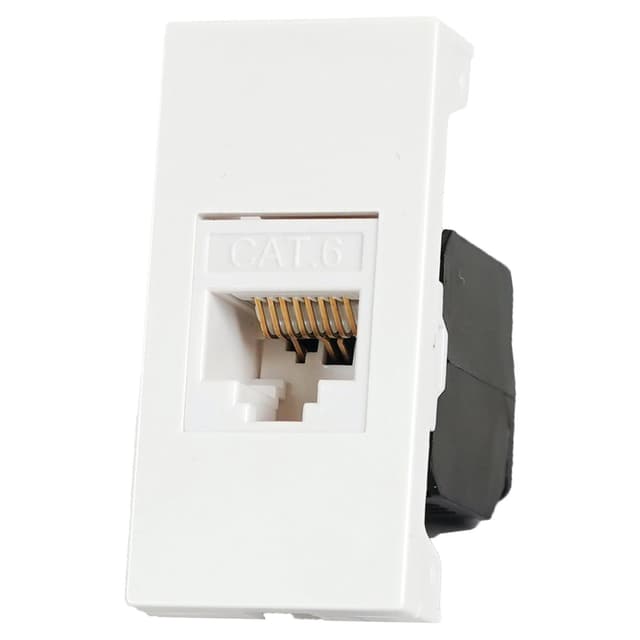

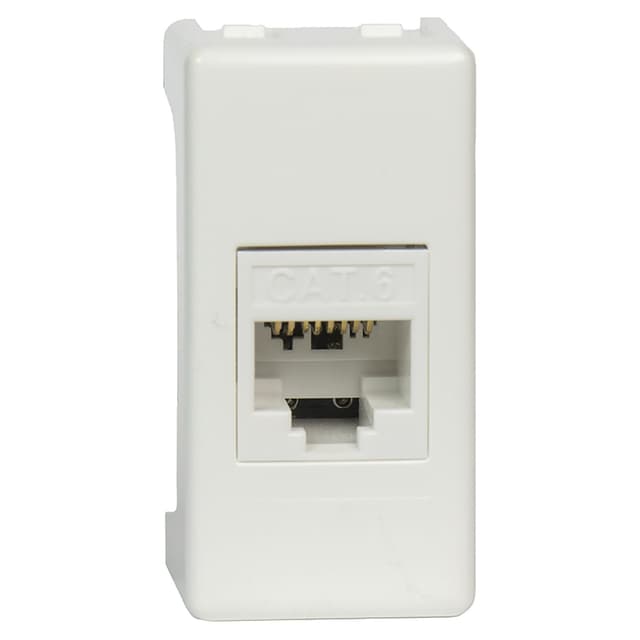

Una presa dati modulare serve a creare un punto rete fisso e ordinato su parete o in una scatola portafrutto. Il plug RJ45 è invece destinato alla terminazione di un cavo, mentre un accoppiatore permette di unire due cavi già intestati quando occorre prolungare una tratta.

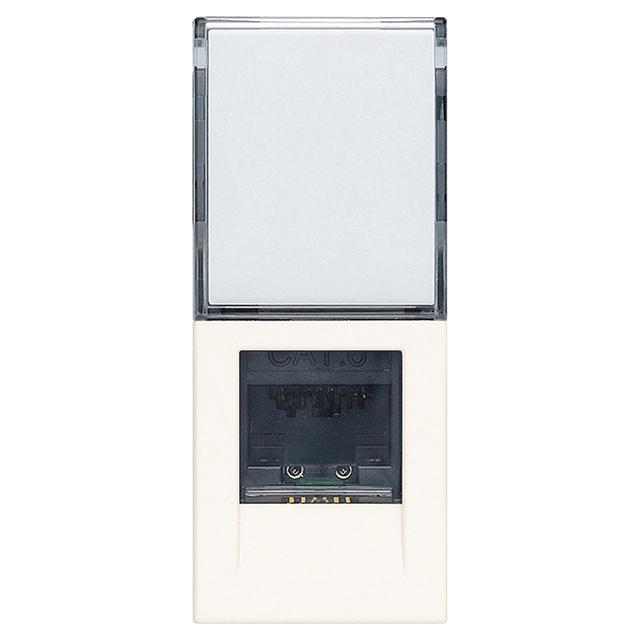

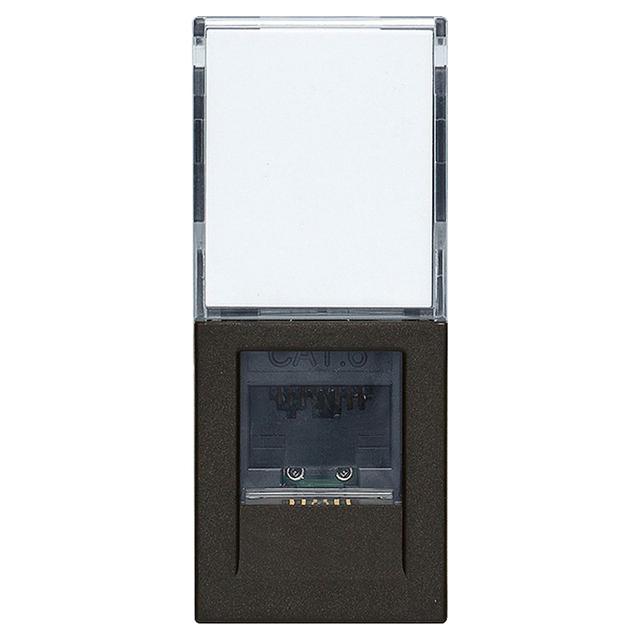

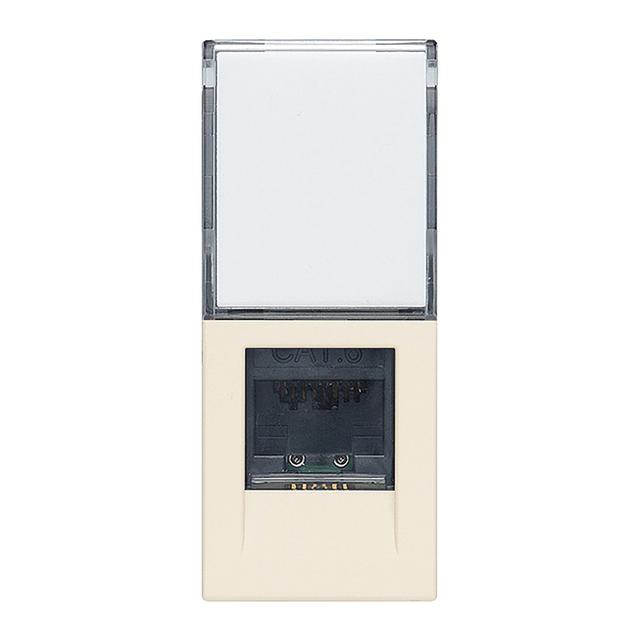

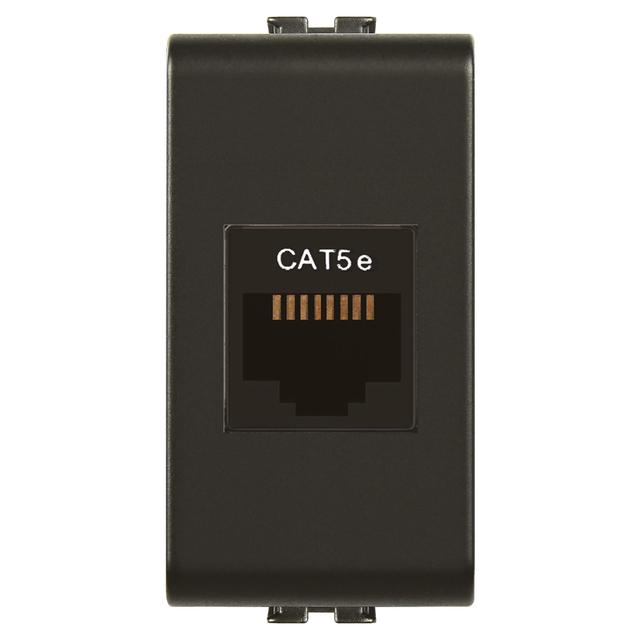

• Prese dati modulari: indicate per postazioni di lavoro, punti rete domestici e cablaggi inseriti nell’impianto.

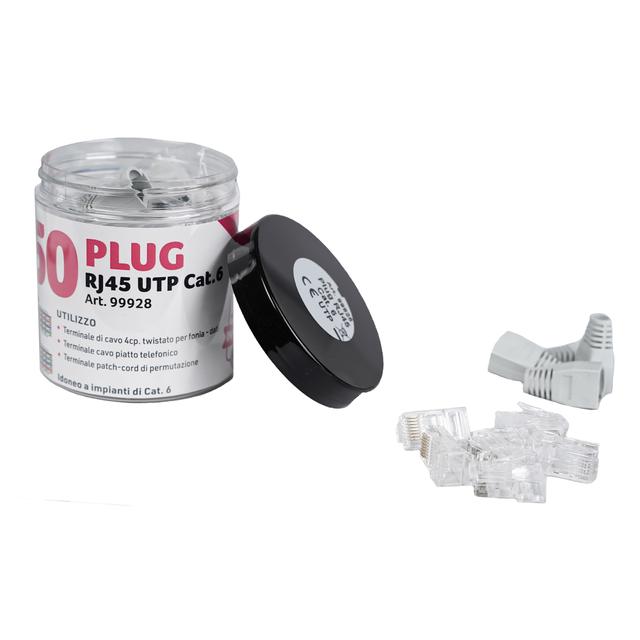

• Plug RJ45: utili per preparare o ripristinare un cavo Ethernet con terminali alle estremità.
• Accoppiatori: adatti a collegare due cavi terminati senza intervenire sui conduttori.

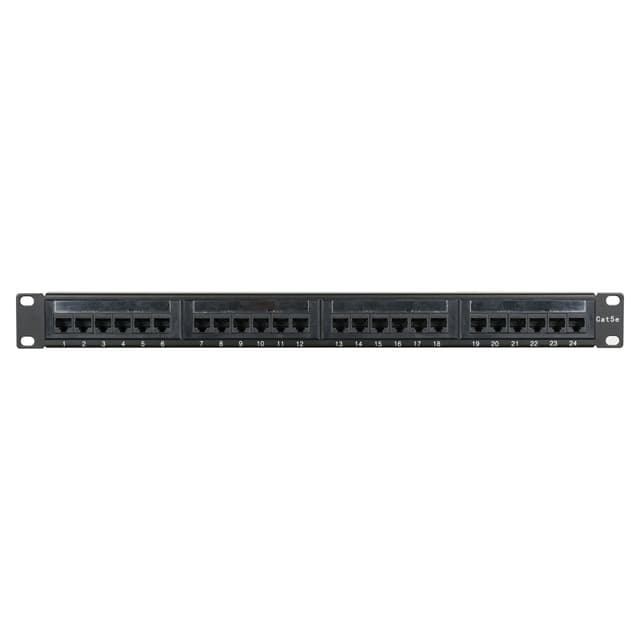

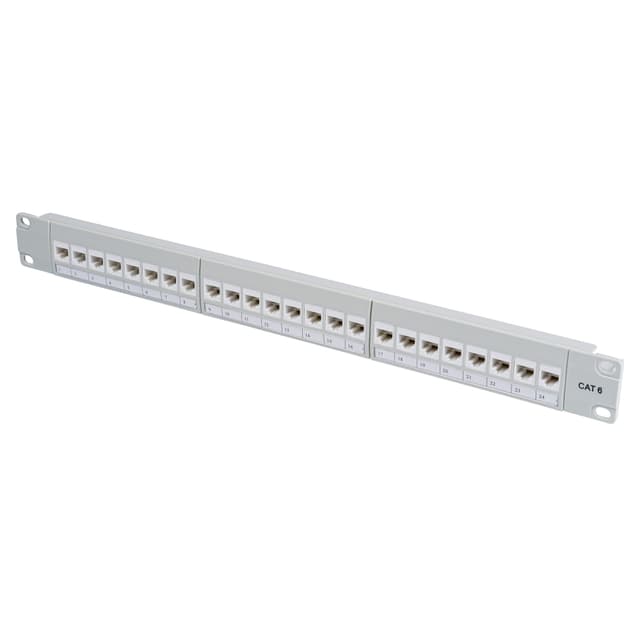

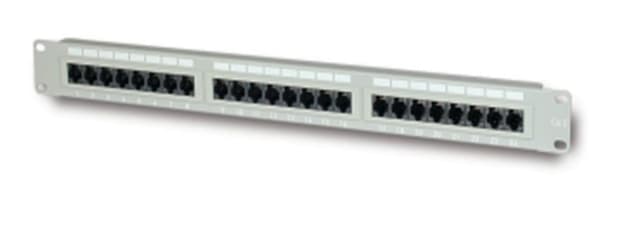

• Pannelli di permutazione: pensati per raccogliere più collegamenti in rack e rendere più leggibile la distribuzione della rete.

Categoria del cavo e continuità del cablaggio

Le sigle Cat5e e Cat6 indicano categorie usate nei cablaggi Ethernet. Per ottenere una rete coerente, il connettore di rete va valutato insieme al cavo, alle prese, ai pannelli e agli altri elementi presenti lungo la tratta: un singolo componente non determina da solo le prestazioni dell’intero collegamento.

Nei collegamenti a doppino non schermato, identificati dalla sigla UTP, è importante considerare anche il percorso dei cavi e la presenza di possibili fonti di disturbo. Per le prese da cablare, lo schema di terminazione deve essere mantenuto uguale alle due estremità della linea; i riferimenti T568A e T568B aiutano a identificare le disposizioni dei conduttori.

Compatibilità con supporti e modalità di terminazione

Quando il collegamento è integrato in una serie civile, contano la compatibilità del modulo con supporto, placca e sistema installato, oltre al numero di moduli occupati. Colore e finitura possono aiutare a mantenere uniforme il punto rete rispetto agli altri comandi della parete, ma non sostituiscono la verifica della compatibilità meccanica.

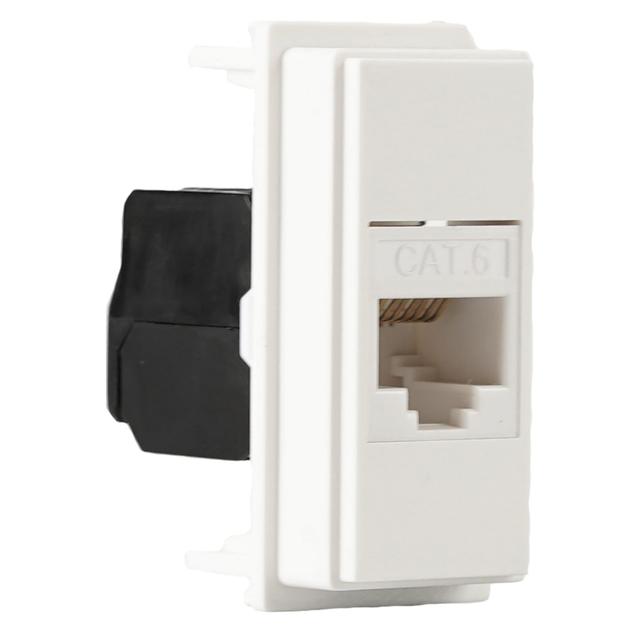

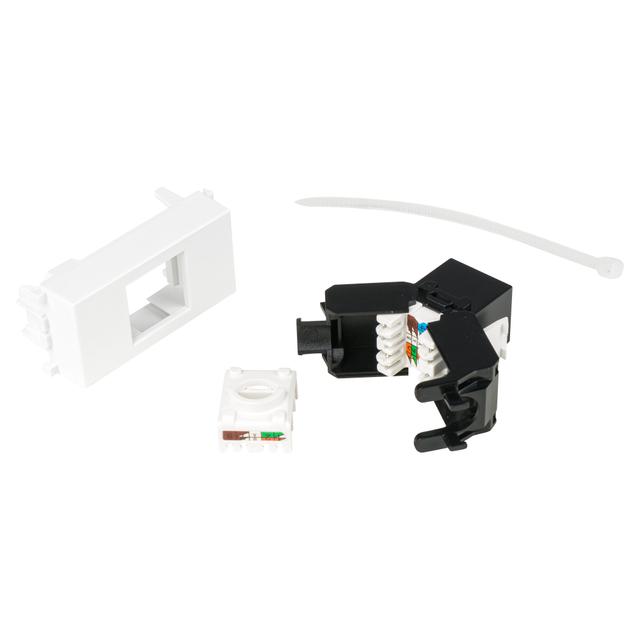

La terminazione può richiedere utensili specifici oppure prevedere sistemi a inserimento rapido. Questa differenza incide sulle modalità di posa, mentre restano centrali l’ordine dei conduttori, il corretto serraggio e il rispetto delle indicazioni del componente e del cablaggio.

Elementi utili per una rete più ordinata

Cavi già intestati sono pratici per collegamenti diretti tra dispositivi e prese, purché lunghezza e percorso siano adeguati allo spazio disponibile. Cappucci di protezione e colori distintivi possono facilitare l’identificazione delle tratte e limitare l’usura del fermo del plug durante i collegamenti ripetuti.

Nei quadri dati, la gestione dei cavi vicino ai pannelli di permutazione contribuisce a rendere più semplice riconoscere le linee e intervenire in caso di modifiche alla rete.
