Bticino prese tv

Diretta, passante o terminale: il ruolo della presa nell’impianto

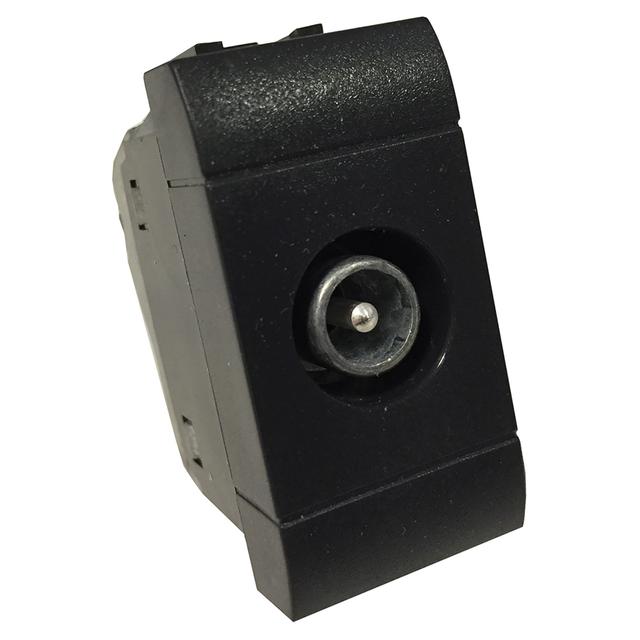

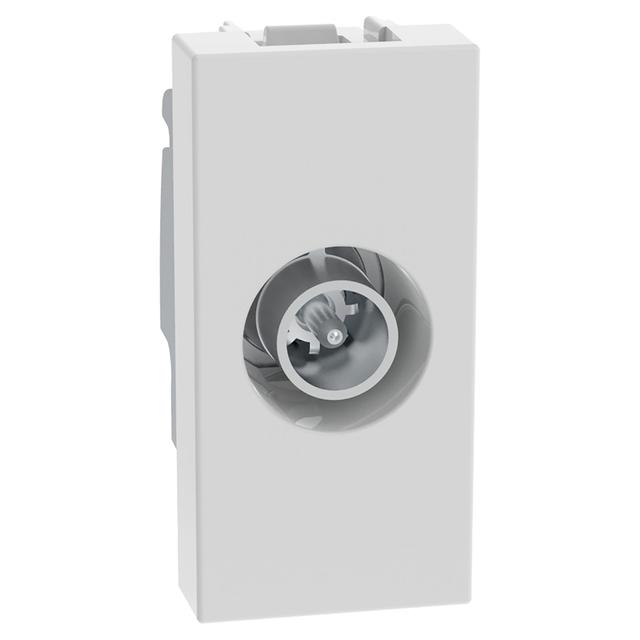

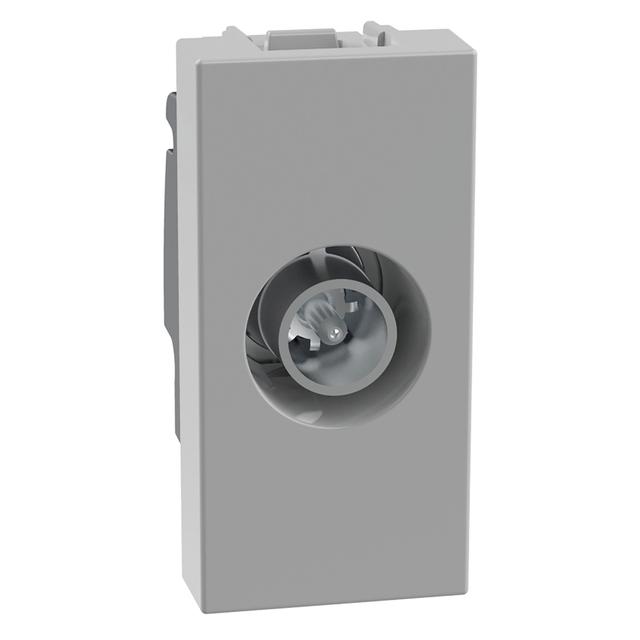

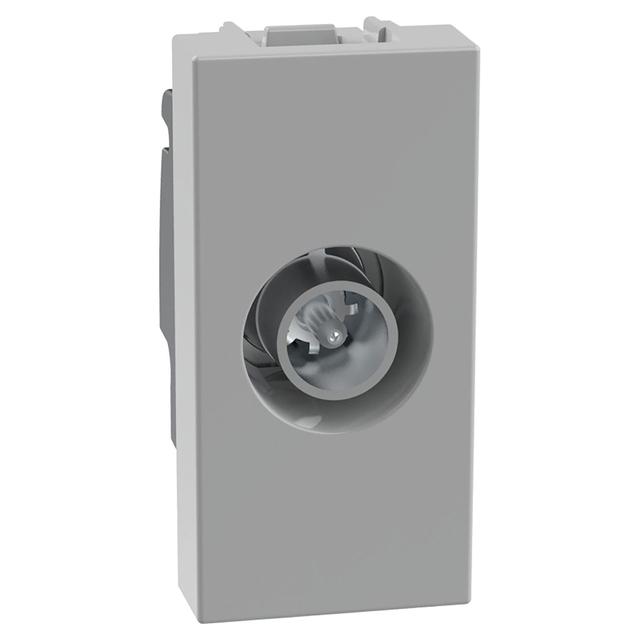

Le prese coassiali non svolgono tutte la stessa funzione. Una presa diretta è indicata per un punto collegato direttamente alla linea di distribuzione, mentre una presa passante permette al segnale di proseguire verso altri punti dell’impianto. La presa terminale viene invece impiegata alla fine di una linea passante.

• Presa diretta: adatta quando la postazione TV è servita da un collegamento dedicato.
• Presa passante: utile nelle linee che alimentano più prese in successione; occorre valutare l’attenuazione prevista dal progetto dell’impianto.
• Presa terminale: destinata al punto conclusivo della distribuzione, secondo lo schema di collegamento adottato.

La disposizione delle prese e la lunghezza dei cavi incidono sul comportamento complessivo della rete antenna. Per questo la scelta va rapportata allo schema esistente, evitando di sostituire una presa con una tipologia diversa senza verificarne la funzione.

Segnale terrestre, satellitare e connessioni combinate

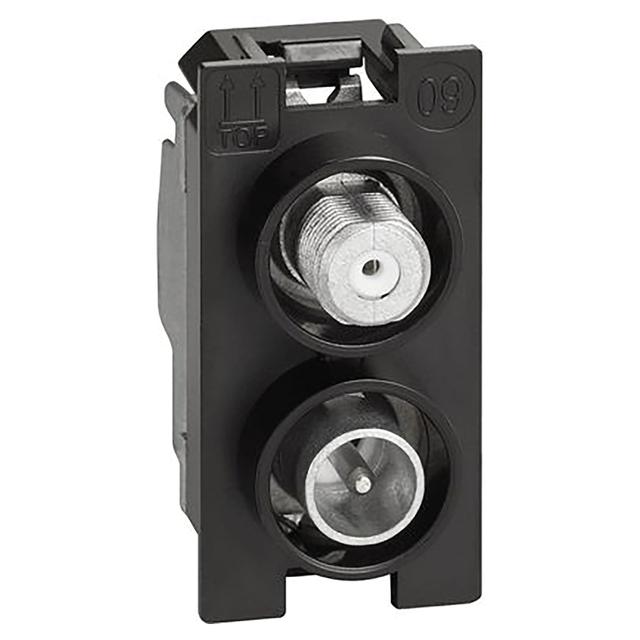

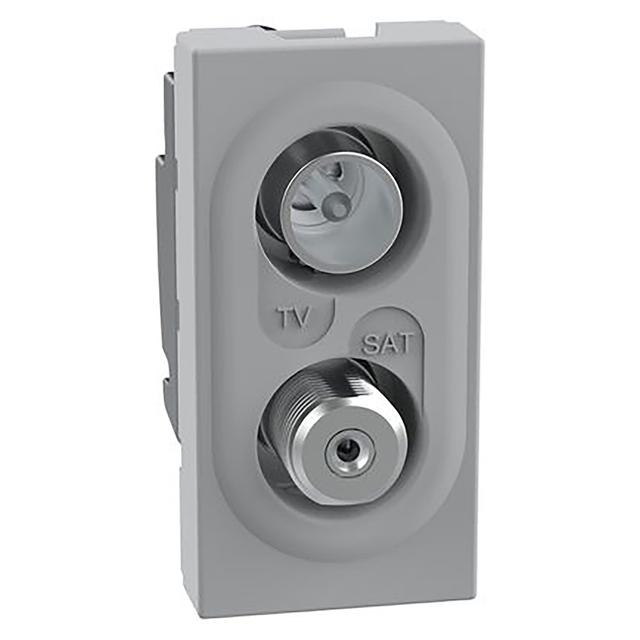

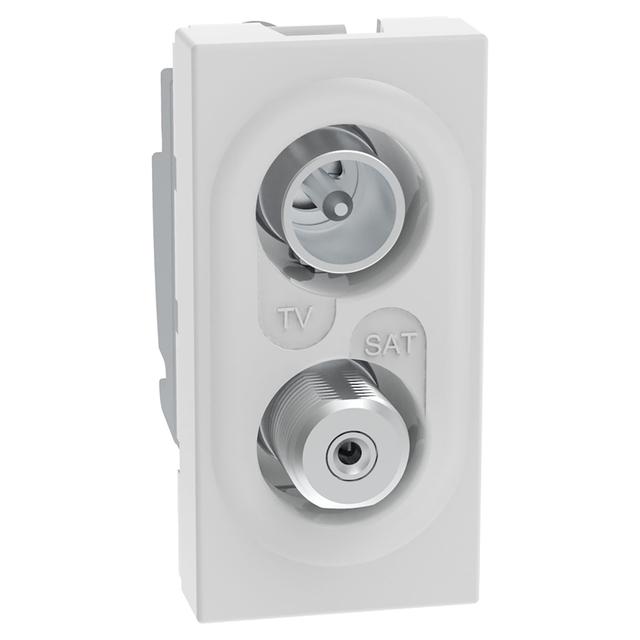

Per la ricezione televisiva terrestre si utilizzano prese per cavo coassiale TV; negli impianti con parabola occorre invece una connessione idonea al segnale satellitare. Le soluzioni TV-SAT riuniscono i due collegamenti in un unico punto e risultano pratiche quando televisione terrestre e satellite arrivano alla stessa postazione.

Connettore, formato della presa e tipo di cavo devono corrispondere all’impianto e agli apparecchi collegati. Una presa antenna TV a muro BTicino va quindi valutata anche in relazione allo standard di connessione richiesto dal terminale televisivo o dal decoder.

Compatibilità con serie civile e placche

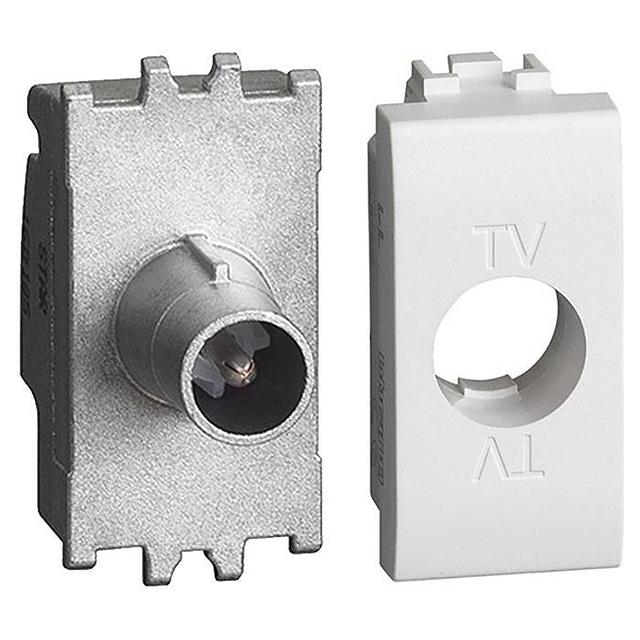

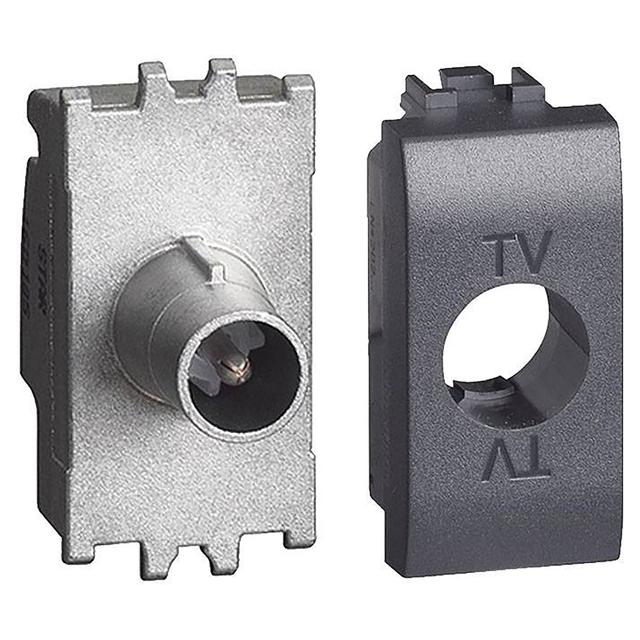

Nelle installazioni da incasso, la compatibilità con la serie civile è un criterio centrale: supporto, numero di moduli, frutto e placca devono essere coordinati con gli elementi già installati. Le linee BTicino possono differire per struttura e dimensioni del modulo, anche quando la funzione della presa è analoga.

Il colore del frutto può contribuire a mantenere uniforme l’aspetto della parete, ma non sostituisce la verifica tecnica della serie compatibile e della configurazione dell’impianto antenna. In presenza di distribuzioni centralizzate, sistemi satellitari o linee esistenti da modificare, è utile fare riferimento allo schema dell’impianto e alla documentazione dei componenti installati.
